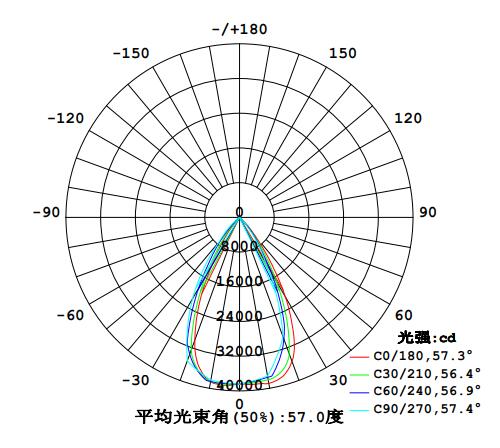

LED投光燈配光曲線圖如下：

如上圖所示我們看到的是最為直觀的LED投光燈配光曲線圖，通過配光曲線圖我們可以大致了解到這個燈具的光強度、光束角等信息；

LED投光燈配光曲線IES文件：
QDLED-GC011-400W 60°_IESNA2002.rar
上述文件為QDLED-GC011-400W 大功率戶外LED投光燈400W 發(fā)光角度60°的配光曲線文件可點擊下載，通過使用此IES文件可以在DIALux等照明設計軟件中模擬出真實光照效果，如我們要對一個體育場館、建筑物外墻等照明效果模擬，可以知道使用多少個燈具、燈具排列能到到多大照度等信息，就需要使用到燈具IES文件；這些在對一個需要照明場所前期模擬設計時是必須用到的；

LED投光燈配光曲線介紹：
定義：配光曲線表示一個燈具或光源發(fā)射出的光在空間中的分布情況。它可以記錄燈具的光通量、光源數量、功率、功率因數、燈具尺寸、燈具效率包括燈具制造商、型號的等信息。當然最關鍵的還是記錄了燈具在各個方向上的光強。

配光曲線如何得來：配光曲線是由燈具生產廠商，將燈具光源、電器整套組裝好后，通過配光曲線測試儀器測試得到燈具的各種實際參數報告和配光曲線IES文件等；

配光曲線表示方法：
1、配光曲線按照其對稱性質通常可以分為：軸向對稱、對稱和非對稱。
① 軸向對稱：又被稱為旋轉對稱，指各個方向上的配光曲線都是基本對稱的，一般的筒燈、工礦燈都是這樣的配光。
② 對稱：當燈具C0°和C180°剖面配光對稱，同時C90°和C270°剖面配光對稱時，這樣的配光曲線稱為對稱配光。
③ 非對稱：就是指C0°和C180°和C90°和C270°任意一個剖面配光不對稱的情況。

LED投光燈配光曲線光束角度分類：
配光曲線按照其光束角度通常可分為：窄光束；寬光束；中等光束等
① 窄光束：光束角<20°
② 中等光束：光束角：20°～40°
③ 寬光束：光束角：>40°
